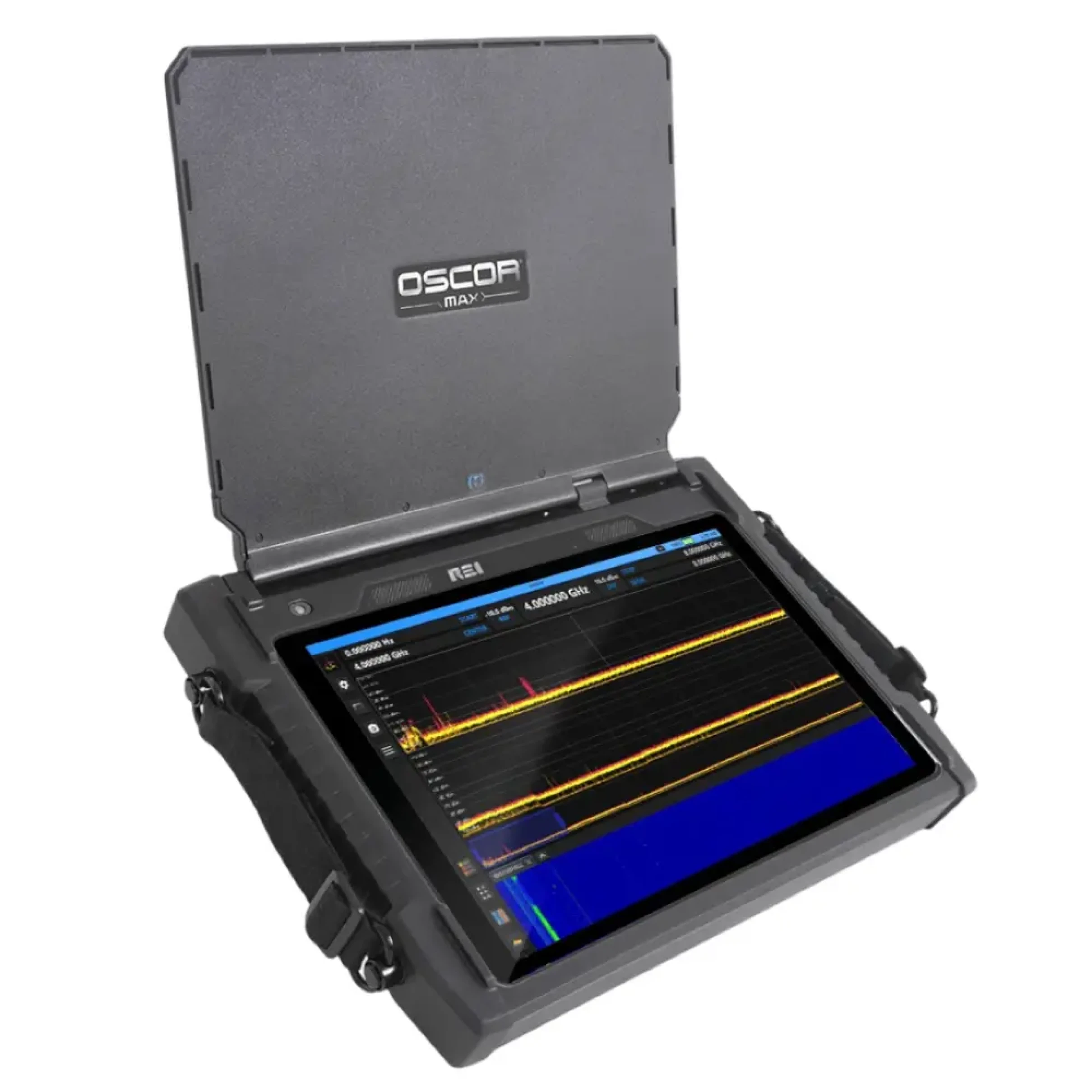

OSCOR MAX ist ein tragbarer Spektrumanalysator der nächsten Generation mit einem Frequenzbereich bis 43 GHz, entwickelt für professionelle TSCM-Einsätze.
Der neue OSCOR Max wurde entwickelt, um elektronische Sender über einen außergewöhnlich großen Frequenzbereich von 10 kHz bis 43 GHz zu erkennen, zu analysieren und zu lokalisieren. Dadurch eignet er sich ideal für anspruchsvolle Gegenüberwachungsmaßnahmen, technische Inspektionen und Sicherheitsüberprüfungen sensibler Bereiche.
OSCOR Max bietet eine kontinuierliche Echtzeit-Übersicht der HF-Umgebung durch ein vollständig integriertes, automatisch umschaltendes Antennensystem. Das Antennensystem führt 125 Antennenumschaltungen pro Sekunde durch, sodass der Analysator jederzeit zur Erkennung sämtlicher Signale im gesamten Frequenzbereich bereit ist. Mit einer beeindruckenden Sweep-Geschwindigkeit von 1100 GHz pro Sekunde wird der gesamte 43-GHz-Bereich bis zu 25,6-mal pro Sekunde erfasst. Die große momentane Bandbreite von 125 MHz (IBW) ermöglicht eine detaillierte Signalanalyse ohne zusätzliches externes Equipment. Diese Eigenschaften erlauben die Identifikation bekannter, unbekannter, intermittierender und schwacher Signale über klassische RF-, WLAN-, Bluetooth- und andere moderne drahtlose Technologien hinweg. Damit eignet sich der OSCOR Max ideal für Gegenüberwachungsinspektionen in Behörden, Unternehmen, Sicherheitsbereichen und mobilen Umgebungen.
Das System unterstützt fortschrittliche Analysewerkzeuge wie RF-Mapping, Tracenspeicherung und -vergleich, Maskierungsfunktionen, Persistenz, Raster-Wasserfall, Langzeit-Spektrogramme und 3D-Spektrogrammansichten. Diese bieten mehrere Analyseperspektiven zur Identifikation verdächtiger Übertragungen. Die integrierte I/Q-Datenaufzeichnung ermöglicht eine nachträgliche Analyse und eine vertiefte Signalauswertung.

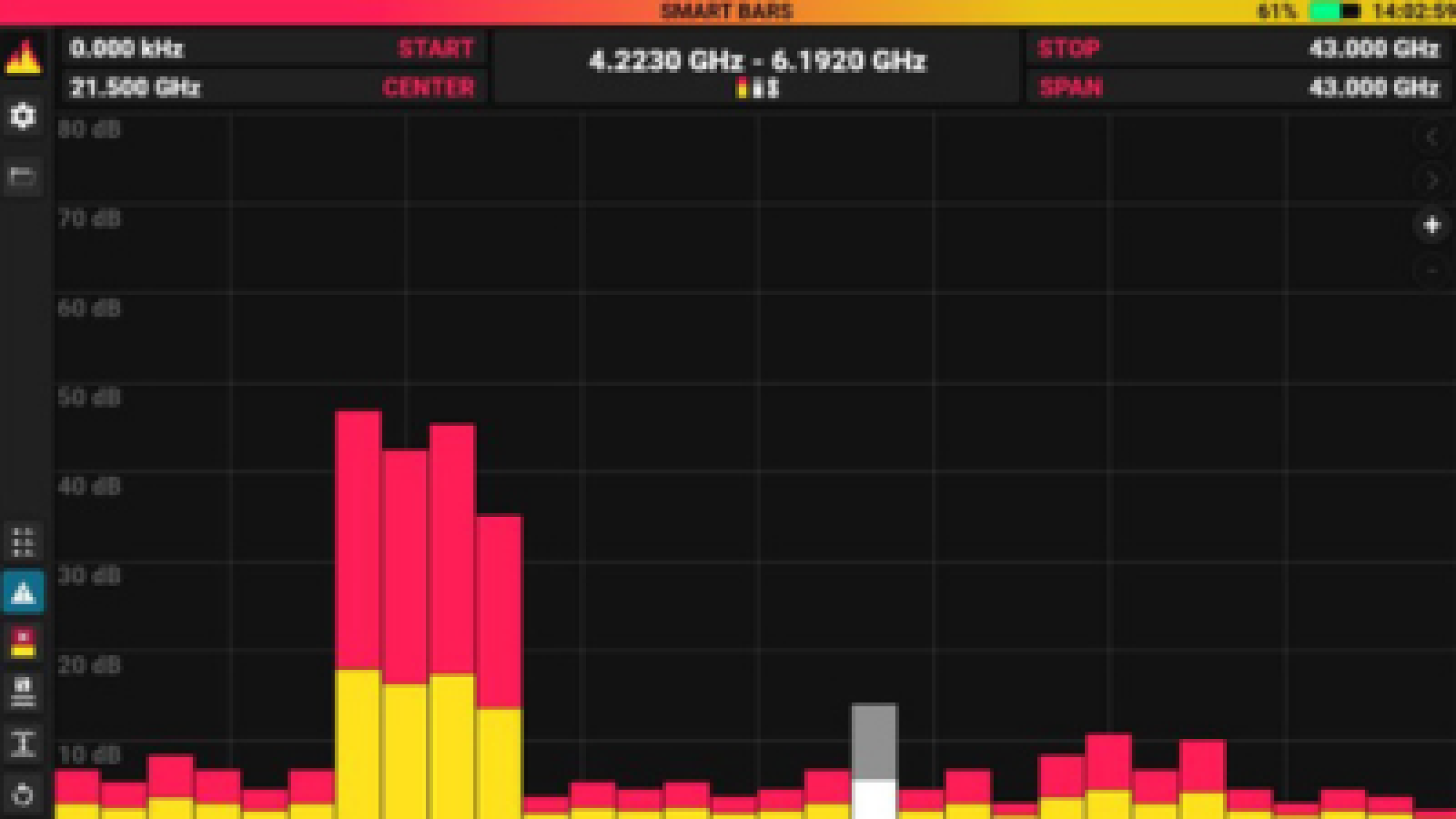

OSCOR Max SmartBars
Für Nahfeld- und Nicht-RF-Erkennungsaufgaben wird der OSCOR MAX mit einer Multifunktionssonde (MPP) geliefert, die die Erkennung folgender Signale ermöglicht:
- Trägerstrom
- Infrarot
- Sichtbares Licht
- Ultraschall
- Koaxiale Kopplung
- Magnetische Streufelder
Dies ermöglicht die Erkennung kabelgebundener, optischer, akustischer und nicht-traditioneller Sender zusätzlich zu klassischen RF-Bedrohungen.

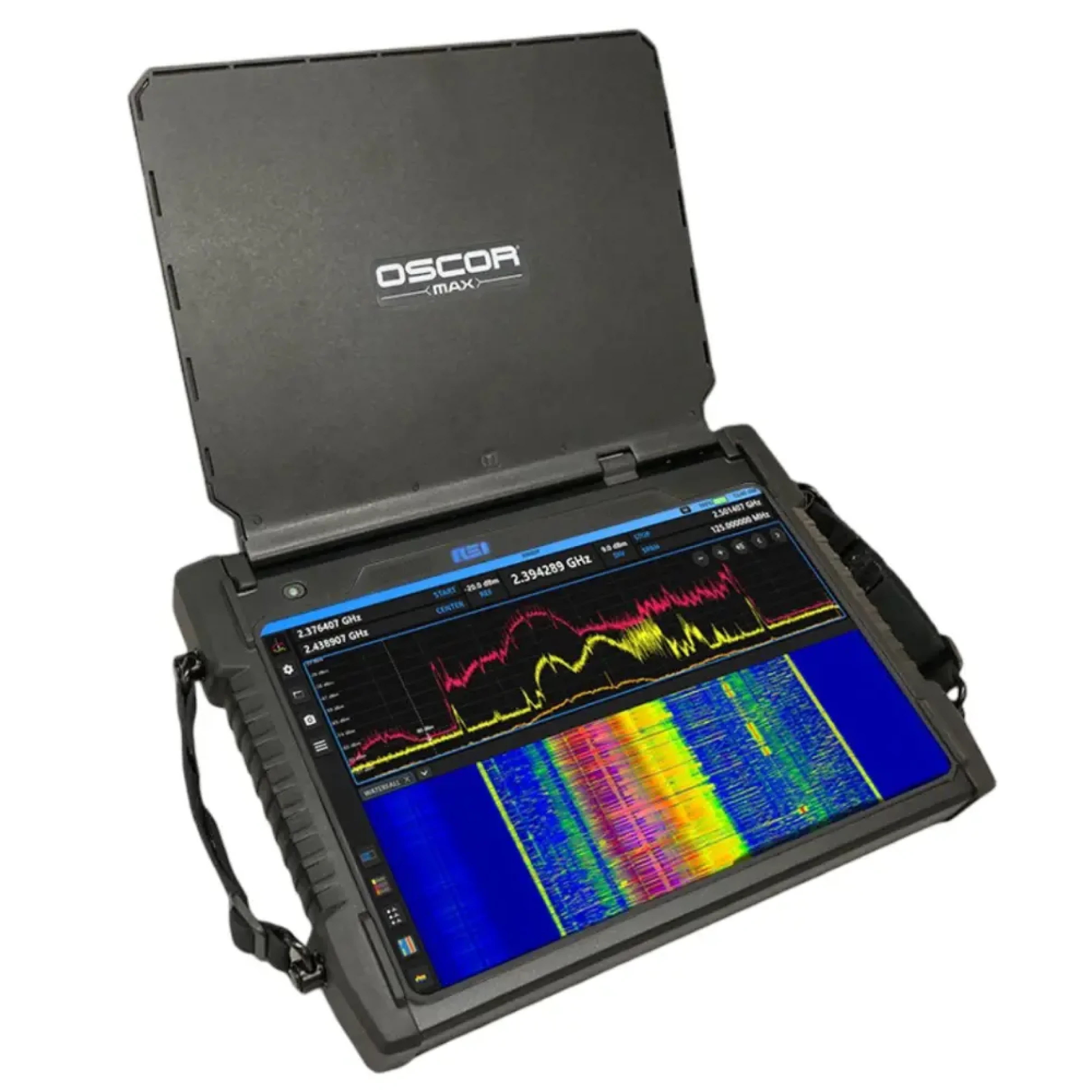

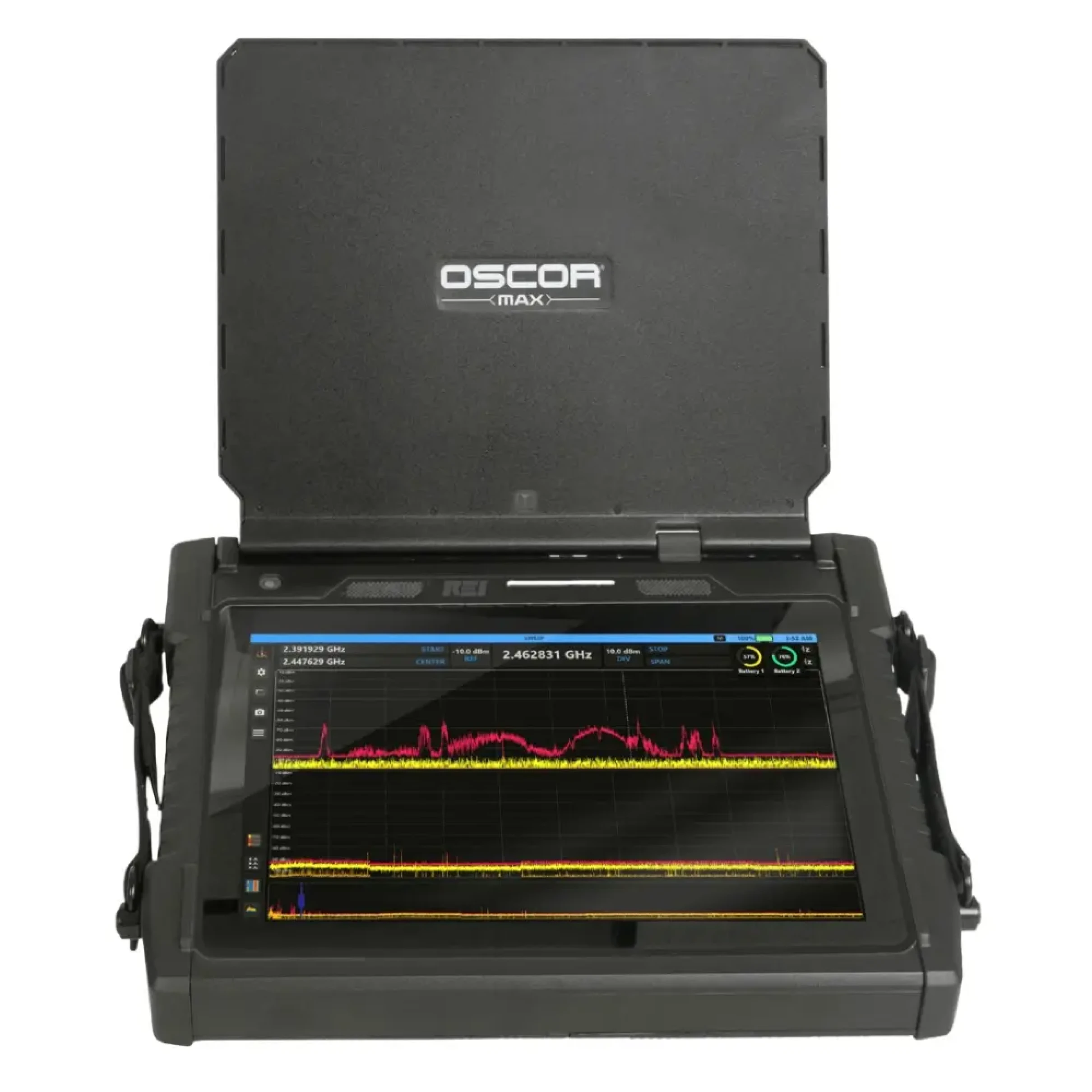

OSCOR MAX ist mit einem hochauflösenden kapazitiven 13,3-Zoll-Touchscreen ausgestattet, der eine moderne und intuitive Benutzeroberfläche für den Feldeinsatz bietet. Das große Display unterstützt detaillierte Spektrumanzeigen, Signallisten und interaktive Analysewerkzeuge. Das tragbare Design umfasst integrierte Handgriffe, einen benutzerverstellbaren Neigungsständer sowie zwei entnehmbare, hot-swap-fähige Lithium-Ionen-Akkus, die einen unterbrechungsfreien Betrieb bei längeren Inspektionen ermöglichen. Die typische Betriebsdauer beträgt mindestens 2,5 Stunden, wobei die Akkus im laufenden Betrieb gewechselt werden können.
Erfahren Sie mehr über das vollständige
REI TSCM-Equipment bei SpyShopEurope.com.
Schulungen für OSCOR Max sind verfügbar. Für weitere Informationen kontaktieren Sie uns unter
[email protected]
OSCOR Max Hauptmerkmale:
- Frequenzbereich von 10 kHz bis 43 GHz
- Hochgeschwindigkeits-Sweeps bis zu 1100 GHz/Sek.
- 125 MHz IBW für breitbandige Signalanalyse
- Vollständig integriertes, automatisch umschaltendes Antennensystem
- Erkennung von WLAN- und Bluetooth-Geräten
- SmartBars™- und Discrete-Bands-Analyse
- I/Q-Datenaufzeichnung und Tracenvergleich
- Multifunktionssonden für Nicht-RF-Erkennung
- 13,3″ kapazitiver Touchscreen
- Zwei hot-swap-fähige Lithium-Ionen-Akkus
OSCOR Max Vollständige Spezifikationen:
RF-SYSTEM – 43 GHz
Frequenz: 10 kHz bis 43 GHz
Sweep-Geschwindigkeit: 1100 GHz/Sek. bei 10 kHz Auflösung
IBW: 125 MHz
DANL: -150 dBm/Hz
Vorverstärker: 10 kHz–8 GHz: 15 dB
Dämpfung: 0 dB, -10 dB, -20 dB, -30 dB
Dynamikbereich: 90 dB
ANTENNENSYSTEM
Integriertes automatisch umschaltendes Antennensystem (10 kHz – 43 GHz) mit bis zu 125 Antennenumschaltungen pro Sekunde.
RF IN / IF OUT
Zusätzliche RF-Eingänge:
• 2,4-mm-Anschluss
• 2,92-mm-Eingang [SMA-kompatibel]
IF-Ausgang:
• SMA [375 MHz mit 125 MHz Bandbreite]
AUDIO
Demodulationsarten: AM, FM (kontinuierliche Spektrumaktualisierung und Anzeige während der Demodulation)
Integrierte Lautsprecher
Kopfhörerausgang
Audioeingang
I/Q-AUFZEICHNUNG
OSCOR Max kann I/Q-Daten aufzeichnen und speichern
BENUTZEROBERFLÄCHE
Gigabit-Ethernet-Anschluss für Fernzugriff
BENUTZERSPEICHER
Extern zugängliche 2-TB-M.2-NVMe-SSD
Micro-SD-Kartensteckplatz
USB-3-Typ-A-Anschluss
DISPLAY
Display: 13,3” / 34 cm kapazitiver Touchscreen
STROMVERSORGUNG
Universelles Netzteil: 100–240 VAC
Entnehmbare Akkus: 2× wiederaufladbare Lithium-Ionen-Akkus
USB-C-PD-Laden
Betriebsdauer: mindestens 2,5 Stunden (typisch 3 Stunden)
ZUBEHÖR
Multifunktionssonde (MPP)
• Trägerstrom
• IR- und sichtbares Licht
• Ultraschall
• Magnetische Streufelder
• Koaxialkabel-Test
MECHANIK
Abmessungen:
Länge: 16,2 Zoll / 411 mm
Breite: 10,6 Zoll / 269 mm
Tiefe: 2,3 Zoll / 58 mm
Gerätegewicht inkl. Akkus (2): 10,4 lbs / 4,7 kg
OSCOR Max Funktionsfokus:
Breitbandige Frequenzabdeckung bis 43 GHz
OSCOR Max bietet einen außergewöhnlich großen Frequenzbereich von 10 kHz bis 43 GHz und erfasst sowie visualisiert kontinuierlich alle Signale innerhalb dieses Bereichs. Dadurch lassen sich Niederfrequenz-, RF-, Mikrowellen- und Millimeterwellen-Sender erkennen. Diese breite Abdeckung gewährleistet Sichtbarkeit sowohl älterer als auch moderner Kommunikationstechnologien ohne Frequenzlücken.
Hochgeschwindigkeits-Spektrumsweeps bis zu 1100 GHz pro Sekunde
Der OSCOR Max Spektrumanalysator arbeitet mit einer Sweep-Geschwindigkeit von bis zu 1100 GHz pro Sekunde und scannt den gesamten Frequenzbereich von 0–43 GHz bis zu 25,6-mal pro Sekunde. Diese hohe Geschwindigkeit erhöht die Wahrscheinlichkeit, kurzzeitige oder intermittierende Signale zu erkennen. Der Sweep erfolgt mit einer Auflösung von 10 kHz und ermöglicht die präzise Identifikation dicht beieinanderliegender und schwacher Sender. Insgesamt verarbeitet das System über 107 Millionen Datenpunkte pro Sekunde und liefert so ein äußerst detailliertes und zuverlässiges Bild der HF-Umgebung.
Integriertes automatisches Antennensystem
Das integrierte Antennenpanel schaltet automatisch zwischen den Antennen über den gesamten Frequenzbereich (10 kHz – 43 GHz) und führt dabei 125 Antennenumschaltungen pro Sekunde durch. Dadurch entfällt der manuelle Antennenwechsel während einer Inspektion, und der Bediener muss keine zusätzlichen Einstellungen vornehmen, um alle umliegenden Signale zu erfassen. Dies ermöglicht einen kontinuierlichen Betrieb bei optimaler Empfindlichkeit und gleichmäßiger Abdeckung über den gesamten Sweep hinweg.
Erweiterte Signalanalyse und Visualisierung
OSCOR MAX umfasst fortschrittliche Werkzeuge wie SmartBars™, Discrete Bands, Persistenz, Wasserfallanzeigen und Langzeit-Spektrogramme. Diese Visualisierungsmodi helfen dabei, normale Hintergrundaktivitäten schnell von verdächtigen oder nicht autorisierten Signalen zu unterscheiden. Der Spektrumanalysator kann einzelne WLAN- und Bluetooth-Geräte erkennen und identifizieren sowie Tracendaten analysieren und vergleichen, um Unterschiede darzustellen. Zudem werden Live-, Durchschnitts-, Peak-Hold- und mehrere gespeicherte Tracen angezeigt. Der Spektrogramm-Wasserfall zeichnet Peak-Tracen über längere Zeiträume zur historischen Analyse auf, während die patentierte SmartBars™-Anzeige neue Signale oder erhöhte Energie im Vergleich zu einer gespeicherten Referenztrace in Form eines übersichtlichen Balkendiagramms darstellt. Die Funktion Discrete Bands zeigt bis zu 16 vorkonfigurierte und individuell anpassbare Spektralsegmente an.

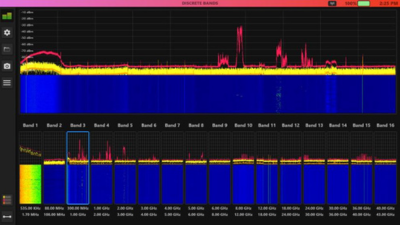

OSCOR Max Discrete Bands

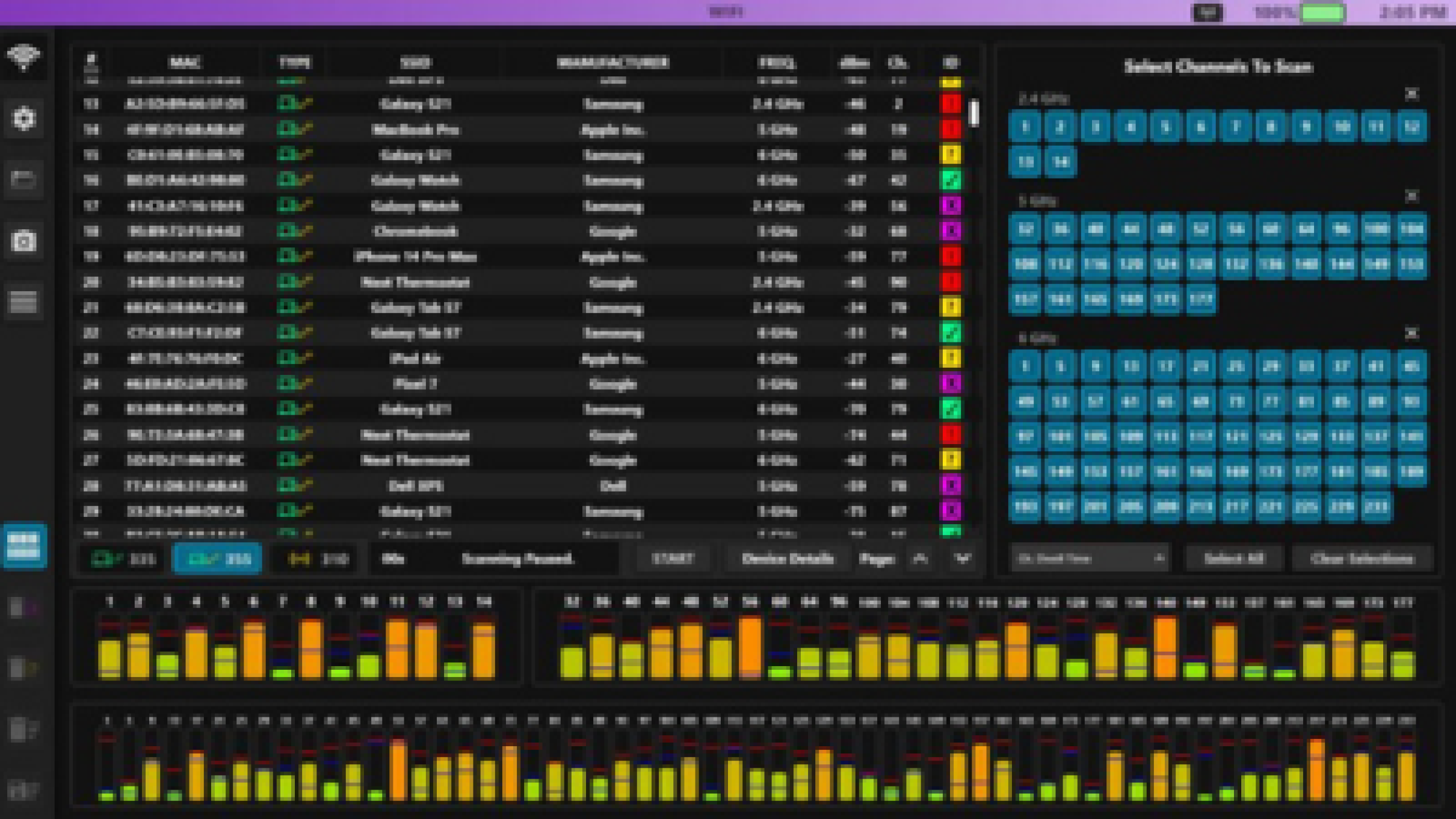

OSCOR Max WLAN-Bandanalyse
I/Q-Datenaufzeichnung und Nachanalyse
Das System unterstützt die I/Q-Datenaufzeichnung und ermöglicht eine detaillierte Offline-Analyse sowie Dokumentation erkannter Signale. Diese Funktion ist besonders wertvoll für technische Auswertungen, Berichterstellung und Beweissicherung bei professionellen TSCM-Einsätzen.
Multi-Sensor-Erkennung mit Multifunktionssonde
Über die reine RF-Erkennung hinaus unterstützt OSCOR MAX eine Multifunktionssonde zur Erkennung von Trägerstrom, Infrarot, sichtbarem Licht, Ultraschall, Koaxialsignalen und magnetischen Streufeldern. Dadurch lassen sich kabelgebundene, optische und Nicht-RF-Sender identifizieren, die mit herkömmlichen RF-basierten Prüfmethoden nicht erfasst werden können.
OSCOR Max Professioneller TSCM-Spektrumanalysator – Häufig gestellte Fragen
Wofür wird OSCOR Max eingesetzt?
OSCOR Max ist ein professioneller TSCM-Spektrumanalysator zur Erkennung, Analyse und Lokalisierung von RF- und Nicht-RF-Überwachungsgeräten im Rahmen von Gegenüberwachungsinspektionen.
Welchen Frequenzbereich deckt OSCOR Max ab?
OSCOR Max deckt einen außergewöhnlich großen Frequenzbereich von 10 kHz bis 43 GHz ab und ermöglicht die Erkennung von Niederfrequenz-, RF-, Mikrowellen- und Millimeterwellensendern.
Kann OSCOR Max WLAN- und Bluetooth-Geräte erkennen?
Ja. OSCOR Max kann WLAN- und Bluetooth-Übertragungen erkennen, analysieren und identifizieren, einschließlich intermittierender und schwacher Geräte.
Unterstützt OSCOR Max eine Echtzeit-Spektrumanalyse?
Ja. Er bietet eine kontinuierliche Echtzeit-Übersicht der HF-Umgebung mit Hochgeschwindigkeits-Sweeps von bis zu 1100 GHz pro Sekunde.
Was unterscheidet OSCOR Max von herkömmlichen Spektrumanalysatoren?
OSCOR Max wurde speziell für TSCM-Einsätze entwickelt und kombiniert einen extrem breiten Frequenzbereich, automatische Antennenumschaltung, fortschrittliche Visualisierungstools und Nicht-RF-Erkennungsfunktionen in einem tragbaren System.
Kann OSCOR Max Nicht-RF-Überwachungsbedrohungen erkennen?
Ja. Mit der mitgelieferten Multifunktionssonde (MPP) kann OSCOR Max Trägerstrom, Infrarot, sichtbares Licht, Ultraschallsignale, magnetische Streufelder und koaxiale Kopplungen erkennen.
Unterstützt OSCOR Max I/Q-Aufzeichnung und Nachanalyse?
Ja. OSCOR Max kann I/Q-Daten für eine detaillierte Offline-Analyse, Berichterstellung und Beweisdokumentation aufzeichnen.
Ist OSCOR Max für mobile Einsätze und den Feldeinsatz geeignet?
Ja. Er verfügt über ein robustes, tragbares Design, integrierte Handgriffe, einen 13,3-Zoll-Touchscreen und zwei hot-swap-fähige Akkus für einen unterbrechungsfreien Einsatz vor Ort.
Wer nutzt OSCOR Max typischerweise?
OSCOR Max wird von Behörden, Unternehmenssicherheitsabteilungen, professionellen TSCM-Operatoren und Sicherheitsberatern für anspruchsvolle Gegenüberwachungsinspektionen eingesetzt.
Sind Schulungen für OSCOR Max verfügbar?
Ja. Professionelle Schulungen für OSCOR Max sind verfügbar, um eine korrekte Bedienung, Ergebnisinterpretation und einen effektiven TSCM-Einsatz sicherzustellen.
Hinweis:
Für detailliertere Spezifikationen lesen Sie bitte sorgfältig die PDFs, die unten zum Download verfügbar sind.
