Dark Compass Countermeasures ist ein tragbarer HF-Signalanalysator für professionelle TSCM-Anwendungen.
Er wurde entwickelt, um Hochfrequenzübertragungen im Spektrum von 70 MHz bis 6 GHz zu erkennen, zu analysieren, zu identifizieren und zu lokalisieren. Dadurch eignet er sich für Büroüberprüfungen, Inspektionen von Besprechungsräumen, Personenschutz-Einsätze, Regierungsumgebungen, Unternehmenssicherheit und
spezialisierte Aufgaben zur Erkennung von Überwachungstechnik.
Das System besteht aus einem robusten Touchscreen-Tablet, einem mitgelieferten HF-Empfänger, Ultra-Breitband-Antennen und spezialisierter Software, die nach realen TSCM-Arbeitsabläufen entwickelt wurde. Mit verschiedenen Erkennungs- und Berichtsfunktionen bietet Dark Compass einen klaren Überblick über die HF-Aktivität in einem Bereich – durch Spektrumanalyse, protokollspezifische Scans, Geräteinformationen, Wasserfallanzeigen, Netzwerkkarten und RSSI-basierte Peilung.
Dark Compass wird verwendet, um einen Bereich auf verdächtige oder unautorisierte HF-Aktivität zu überprüfen, einschließlich Signalen von drahtlosen Sendern, Bluetooth-Geräten, WLAN-Geräten, zellularen Uplink-Signalen und Funkkommunikation. Sie können breite Frequenzscans von 70 MHz bis 6 GHz durchführen und anschließend zu einer gezielten Analyse übergehen, sobald ein Signal von Interesse erkannt wird. Das System unterstützt außerdem spezialisierte Scan-Modi für Bluetooth, WLAN, Mobilfunk, Funk und Peilung.
Einer der wichtigsten Vorteile von Dark Compass ist der zusätzliche Kontext. Dark Compass zeigt nicht nur an, dass „etwas" sendet, sondern kann – je nach Signaltyp – zusätzliche Informationen wie MAC-Adresse, Herstellerdetails, Gerätename, Protokollinformationen, Netzwerkbeziehungen, Paketaktivität, Signalverhalten und Nähe liefern. Dadurch lässt sich normale HF-Aktivität leichter von möglichen unautorisierten Signalen unterscheiden.
Das System bietet außerdem umfassende Berichtsfunktionen. Alle Scan-Informationen, Screenshots und Sweep-Daten können als .csv-Datei auf ein USB-Laufwerk exportiert werden, sodass Sie Ihre Ergebnisse dokumentieren und Kundenberichte effizienter vorbereiten können. Zusätzlich können Scan-Profile nach Kunde, Standort, Raum und Land erstellt und erneut aufgerufen werden, was für wiederholte Inspektionen und standardisierte professionelle Arbeitsabläufe nützlich ist.
Online-Schulung für Dark Compass ist im Lieferumfang enthalten und erforderlich.
Im Dark Compass Set enthalten:
- Robustes Dark Compass Tablet mit Halterung

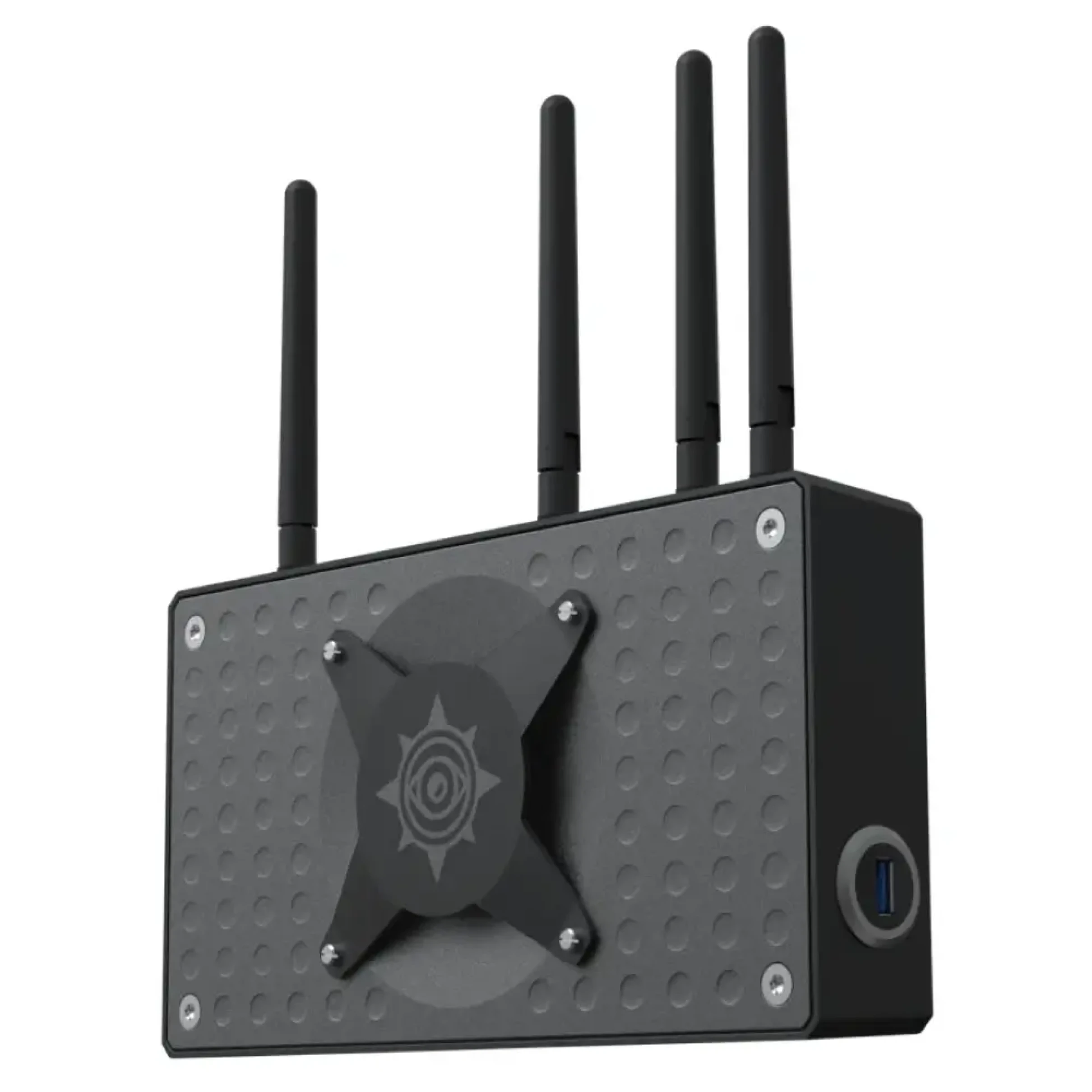

- Dark Compass Empfänger
- USB-C-Netzadapter
- Mobiles externes Akku-Ladegerät
- Mobiler Standfuß
- Schultergurt
- Passiver Stift
- Zusatzakku
Optionales Zubehör separat erhältlich:
- Zusätzliche Akkupacks
- Robuste Tastatur
- Kabelgebundene Maus
- Richtantenne
Dark Compass Hauptfunktionen:
- HF-Frequenzbereich von 70 MHz bis 6 GHz
- Echtzeit-Trace, Peak-Trace, Vergleich gespeicherter Traces, Zoom und Wasserfallanalyse
- Erkennung von Bluetooth und Bluetooth Low Energy
- WLAN-Analyse für 2,4-GHz- und 5-GHz-Netzwerke
- Mobilfunkerkennung für 2G, 3G, 4G, LTE und 5G NSA mit länderbasierter Scan-Funktion
- Funksignalanalyse mit analoger Demodulation und digitaler Signalidentifikation
- Peilfunktion mit Näherungsanzeigen
- Exportierbare Berichte mit CSV-Daten und Screenshots
Dark Compass Spezifikationen:
Robustes Tablet
CPU: 12th Gen Intel® Core™ i7, vPro
Betriebssystem: Benutzerdefinierte Linux-Distribution
Display: 12” FHD-Touchscreen (1920 x 1200)
Speicher: 256 GB SSD M.2 NVMe
RAM: 32 GB LPDDR5 integriert
Akku: 35,6 Wh 2-Zellen-Akku, austauschbar
Funkmodul-Befestigung: VESA-Magnet
Stromversorgung: USB-C-Netzadapter
Abmessungen (B x H x T): 11,65” x 7,99” x 0,94”
Gewicht: 2,78 lbs
Anschlüsse & Steckplätze: 2x USB 3.2 Gen 1 Type-A mit PowerShare; 2x USB 3.2 Gen 2 Type-C mit Power Delivery; 1x Micro-SD-Steckplatz
Empfänger & Hochfrequenz
HF-Abdeckung: 70 MHz – 6 GHz
Frequenzgenauigkeit: ±2,0 ppm
ADC-Abtastrate: Bis zu 61,44 MS/s
DAC-Abtastrate: Bis zu 61,44 MS/s
DAC-Auflösung: 12 Bit
Instantane Bandbreite: 56 MHz
ADC-Auflösung: 12 Bit
Abmessungen (B x H x T): 4,9” x 9,5” x 1,7”
Gewicht: 3,2 lbs
Antenne
Typ: Omnidirektional
Frequenzbereich: Ultra-Breitband
Max. Gewinn: 3,5 dBi
Anschluss: SMA (m)
Dark Compass Feature Focus:
Breitband-Frequenzanalyse
Dark Compass deckt den Bereich von 70 MHz bis 6 GHz ab und ermöglicht die Überprüfung eines breiten HF-Spektrums, das von vielen drahtlosen Geräten und Kommunikationstechnologien genutzt wird. Der Frequenzanalysator bietet Echtzeit- und Peak-Trace-Ansichten, die dabei helfen, Veränderungen der Signalaktivität während eines Sweeps zu erkennen.Mit Dark Compass Countermeasures können Sie zunächst einen breiten Scan durchführen und anschließend in einen bestimmten Frequenzbereich hineinzoomen, wenn sich ein Signal ungewöhnlich verhält, nur zeitweise auftritt oder sich vom übrigen HF-Umfeld unterscheidet. Die Wasserfallanzeige zeigt, wie sich ein Signal im Laufe der Zeit verhält. Das ist besonders hilfreich, wenn normale Hintergrundaktivität mit möglichen Überwachungsbedrohungen verglichen werden soll.

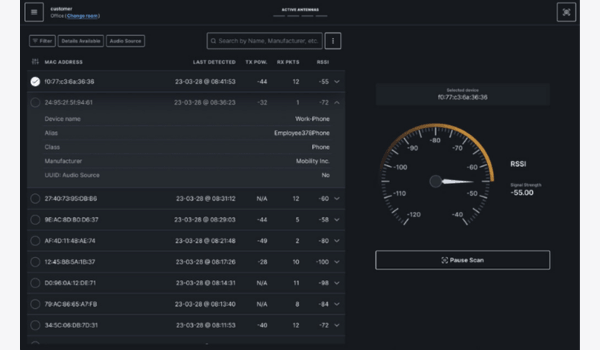

Bluetooth- und BLE-Erkennung
Da Bluetooth-Geräte in modernen Umgebungen sehr verbreitet sind – von Kopfhörern und Smartphones bis hin zu Beacons, Trackern und Zubehör – bietet Dark Compass eine passive Bluetooth- und Bluetooth-Low-Energy-Analyse für sendende Geräte. Dadurch können Sie Bluetooth-Aktivität während eines TSCM-Sweeps besser erkennen.Wenn verfügbar, kann das System nützliche Informationen wie Gerätename, Hersteller, Geräteklasse, MAC-Adresse, Alias und RSSI-Wert anzeigen. Die integrierten Such- und Filterfunktionen helfen dabei, Geräte in stark frequentierten Umgebungen besser zu unterscheiden. Die RSSI-basierte Suche unterstützt Sie dabei, sich einem ausgewählten Bluetooth-Gerät zu nähern, solange es weiterhin sendet.

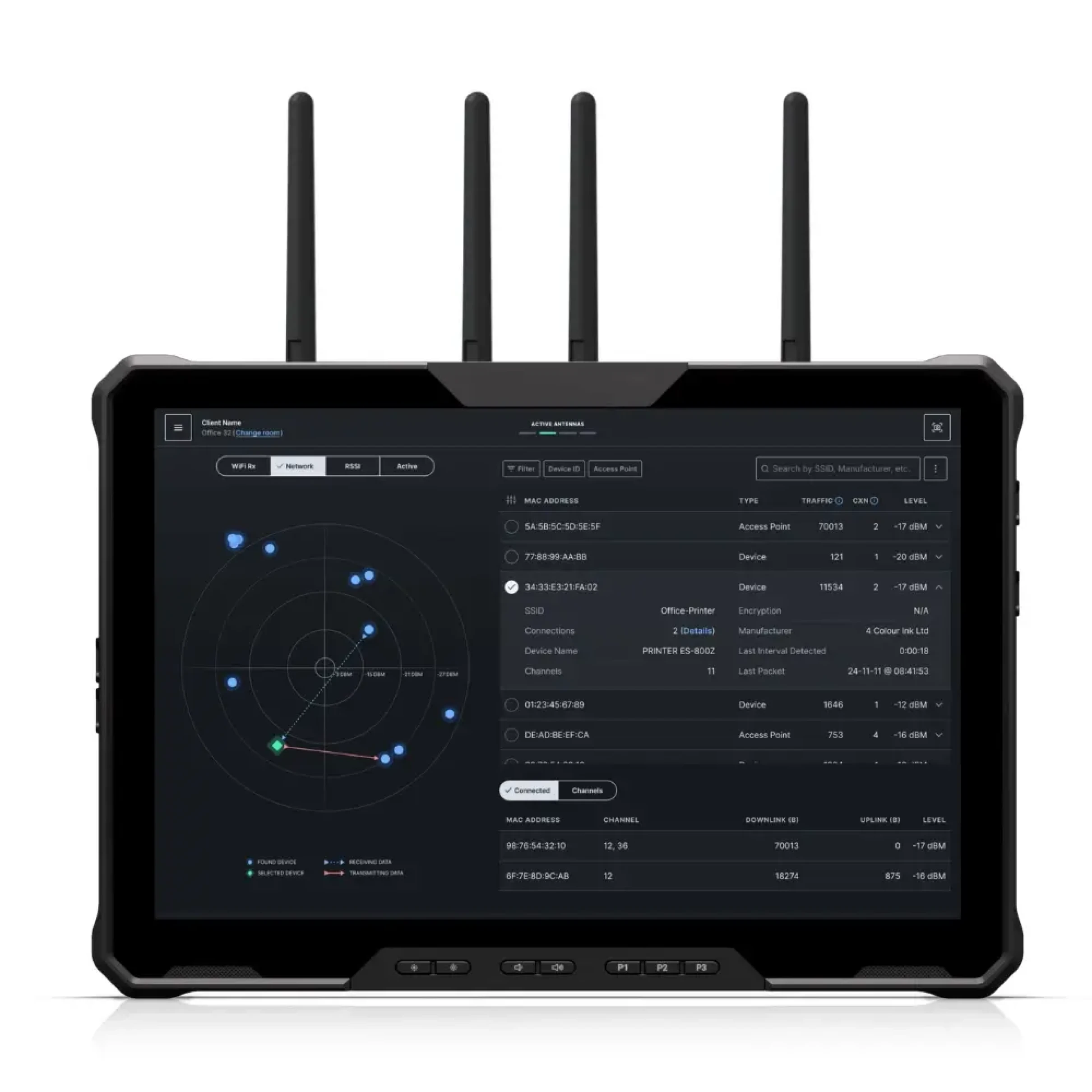

WLAN-Netzwerk- und Geräteanalyse
Dark Compass umfasst eine passive WLAN-Analyse für 2,4-GHz- und 5-GHz-Umgebungen, einschließlich Unterstützung gängiger IEEE-802.11-Standards bis hin zu Wi-Fi 6 Dual-Band. Das System kann außerdem Access Points und verbundene Geräte erkennen, sodass Sie besser verstehen, welche Geräte in der lokalen Umgebung vorhanden sind.Die integrierte interaktive Netzwerkkarte bietet eine visuelle Übersicht der erkannten WLAN-Aktivität, einschließlich Access Points, MAC-Adressen, Geräten und Datenverkehr. Dies kann helfen, unerwartete Geräte, ungewöhnliche Verbindungen oder Ausrüstung zu identifizieren, die in einem gesicherten Bereich nicht vorhanden sein sollte. Für eine genauere Untersuchung können Geräte für die RSSI-basierte Peilung ausgewählt werden.
Mobilfunksignal-Erkennung
Mobilfunkgeräte können mit einfachen HF-Werkzeugen schwer zu bewerten sein, da sie über unterschiedliche Bänder, Technologien und länderspezifische Frequenzzuweisungen arbeiten. Dark Compass unterstützt daher Mobilfunk-Scans für 2G, 3G, 4G, LTE und 5G NSA mit länderbasierter Bandauswahl.So können Sie aktive zellulare Uplink-Aktivität prüfen und besser verstehen, welche Arten von Mobilfunksignalen sich in der Nähe befinden. Das System ist für passive Analyse ausgelegt und eignet sich daher für professionelle Gegenüberwachungsprüfungen, bei denen HF-Aktivität beobachtet und bewertet werden soll, ohne aktiv einzugreifen.
Funksignalanalyse und Demodulation
Dark Compass verfügt außerdem über einen speziellen Funkmodus zur Untersuchung analoger und digitaler Funkkommunikation während eines TSCM-Sweeps. Das System unterstützt analoge Demodulation für FM-, Breitband- und Schmalbandsignale, sodass Übertragungen bei Bedarf angehört und bewertet werden können.Außerdem kann es mehrere gängige digitale Funkformate identifizieren, darunter P25, NXDN, DMR, X2 und D-STAR. Wenn eine Funkfrequenz verdächtig erscheint oder genauer untersucht werden muss, können Sie diese Frequenz gezielt auswählen und die Suche mit der Peilfunktion fortsetzen. Dadurch ist die Funkfunktion besonders nützlich in Umgebungen, in denen Zweiwegefunkgeräte, drahtlose Audiolinks oder andere Funkkommunikationssignale vorhanden sein können.

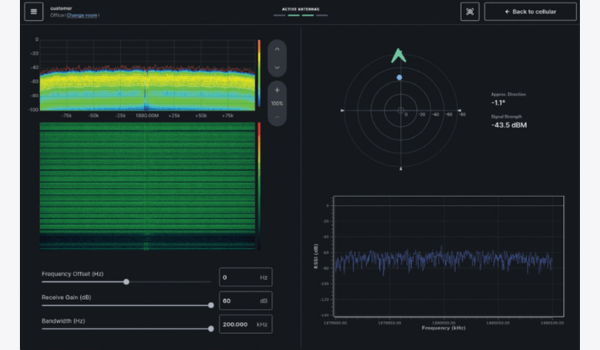

Peilung und RSSI-basierte Suche
Nachdem ein Signal oder Gerät von Interesse erkannt wurde, kann Dark Compass dabei helfen, dessen ungefähre Richtung und Nähe einzugrenzen. Die Peilfunktion nutzt eine kompassähnliche Benutzeroberfläche in Kombination mit RSSI-Informationen, um Sie bei der physischen Suche zu unterstützen.Diese Funktion kann aus mehreren Anwendungen heraus genutzt werden, darunter Frequenzanalysator, Funk, Mobilfunk, Bluetooth und WLAN. Sie ersetzt keine sorgfältige manuelle Inspektion, bietet jedoch eine praktische Möglichkeit, von „Signal erkannt" zu einem konkreteren Bereich von Interesse zu gelangen.
Reporting und wiederholbare Scans
Dark Compass wurde für professionelle Inspektionen entwickelt, bei denen eine saubere Dokumentation wichtig ist. Sie können Scan-Profile nach Kunde, Standort, Raum oder Land erstellen, was die Organisation mehrerer Bereiche oder wiederholter Besuche erleichtert. Nach Abschluss eines Sweeps können relevante Scan-Daten und Screenshots als .csv-Datei auf ein USB-Laufwerk exportiert werden.
Dark Compass FAQs:
Was ist Dark Compass Countermeasures?
Dark Compass Countermeasures ist ein professioneller RF-TSCM-Signalanalysator, der verwendet wird, um Hochfrequenzübertragungen zu erkennen, zu analysieren, zu identifizieren und bei der Lokalisierung zu unterstützen. Er wurde für technische Überwachungsabwehr, Sicherheitsinspektionen, die Erkennung von Überwachungstechnik und professionelle HF-Sweeps in Büros, Besprechungsräumen, Regierungseinrichtungen, Unternehmensumgebungen und anderen sensiblen Bereichen entwickelt.
Welchen Frequenzbereich deckt Dark Compass ab?
Dark Compass deckt einen breiten HF-Frequenzbereich von 70 MHz bis 6 GHz ab. Dadurch können Anwender viele gängige drahtlose Kommunikationsbänder prüfen, die von Sendern, Bluetooth-Geräten, WLAN-Netzwerken, Mobilfunkaktivität, Funkkommunikation und anderen HF-Quellen genutzt werden.
Welche Signalarten kann Dark Compass erkennen?
Dark Compass kann dabei helfen, verschiedene Arten von HF-Aktivität zu erkennen und zu analysieren, darunter drahtlose Sender, Bluetooth- und Bluetooth-Low-Energy-Geräte, WLAN-Geräte, zellulare Uplink-Signale und Funkkommunikation. Das System verfügt außerdem über spezielle Modi für Frequenzanalyse, Bluetooth, WLAN, Mobilfunk, Funk und Peilung.
Ist Dark Compass ein aktives oder passives Erkennungssystem?
Dark Compass ist für die passive HF-Analyse ausgelegt. Das bedeutet, dass es vorhandene Übertragungen beobachtet und analysiert, ohne aktiv in Geräte einzugreifen oder diese zu beeinflussen. Dadurch eignet es sich für professionelle Gegenüberwachungsinspektionen, bei denen das Ziel darin besteht, die HF-Aktivität in der Umgebung zu verstehen, ohne Störungen zu verursachen.
Wie funktioniert die Peilfunktion?
Die Peilfunktion hilft Anwendern dabei, von der Erkennung eines Signals zur Eingrenzung seiner möglichen Position überzugehen. Sie nutzt eine kompassähnliche Benutzeroberfläche zusammen mit RSSI-Signalstärkeinformationen, um Hinweise zu Richtung und Nähe zu geben. Sie kann aus mehreren Arbeitsabläufen heraus verwendet werden, darunter Frequenzanalysator, Bluetooth, WLAN, Mobilfunk und Funk.
Kann Dark Compass Bluetooth- und BLE-Geräte erkennen?
Ja. Dark Compass unterstützt die passive Erkennung von Bluetooth und Bluetooth Low Energy bei sendenden Geräten. Wenn Informationen verfügbar sind, kann das System Details wie MAC-Adresse, Gerätename, Hersteller, Klasse, Alias und RSSI-Wert anzeigen. Such- und Filterfunktionen helfen Anwendern, sich in stark ausgelasteten HF-Umgebungen auf relevante Bluetooth-Geräte zu konzentrieren.
Kann Dark Compass WLAN-Netzwerke analysieren?
Ja. Dark Compass umfasst eine passive WLAN-Analyse für 2,4-GHz- und 5-GHz-Netzwerke, mit Unterstützung gängiger IEEE-802.11-Standards bis hin zu Wi-Fi 6 Dual-Band. Es kann Access Points und verbundene Geräte erkennen, Netzwerkbeziehungen anzeigen, MAC-Adressen darstellen und eine visuelle Netzwerkkarte bereitstellen, um lokale WLAN-Aktivität besser zu verstehen.
Unterstützt Dark Compass die Erkennung von Mobilfunksignalen?
Ja. Dark Compass unterstützt die Mobilfunkerkennung für 2G, 3G, 4G, LTE und 5G NSA. Es verfügt über länderbasierte Scan-Funktionen, die Anwendern helfen, die für den jeweiligen Einsatzort relevanten Mobilfunkbänder zu prüfen. Dies ist nützlich, um nahegelegene zellulare Uplink-Aktivität während professioneller TSCM-Inspektionen zu identifizieren.
Können Scan-Daten für Berichte exportiert werden?
Ja. Dark Compass bietet Berichtsfunktionen für professionelle Dokumentation. Scan-Informationen, Screenshots und Sweep-Daten können als .csv-Dateien auf ein USB-Laufwerk exportiert werden. Dies hilft Anwendern, Kundenberichte vorzubereiten, Ergebnisse zu dokumentieren und geordnete Aufzeichnungen der Inspektionen zu führen.
Ist eine Schulung für Dark Compass enthalten?
Ja. Eine Online-Schulung für Dark Compass ist enthalten und erforderlich. Sie hilft Anwendern, die wichtigsten Arbeitsabläufe, Erkennungsmodi, Reporting-Tools und bewährten Vorgehensweisen für den Einsatz des Geräts bei professionellen RF-TSCM-Inspektionen zu verstehen.
Hinweis:
Für detailliertere Spezifikationen lesen Sie bitte sorgfältig die unten zum Download verfügbaren PDFs.
